| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | NLD |
| Сертификация: | ISO9001 CE FCC |
| Номер модели: | Положительная величина X9 |
| Количество мин заказа: | 2set |
| Цена: | Negotible |
| Упаковывая детали: | Коробка |
| Время доставки: | 20days |
| Условия оплаты: | L/C, T/T, D/P, D/A |
| Поставка способности: | 100sets/month |
| Имя: | X9 плюс источник питания | Вес взлета: | 11~13kgs |
|---|---|---|---|
| Максимальная тяга: | 26.5kgs | Батарея: | 14S |
| Максимальное течение входного сигнала: | 120A | Комбинированный вес: | 1774g |
| Выделить: | Продукты UAV IPX7,Продукты uav FCC IPX7,Части трутня ISO9001 |
||

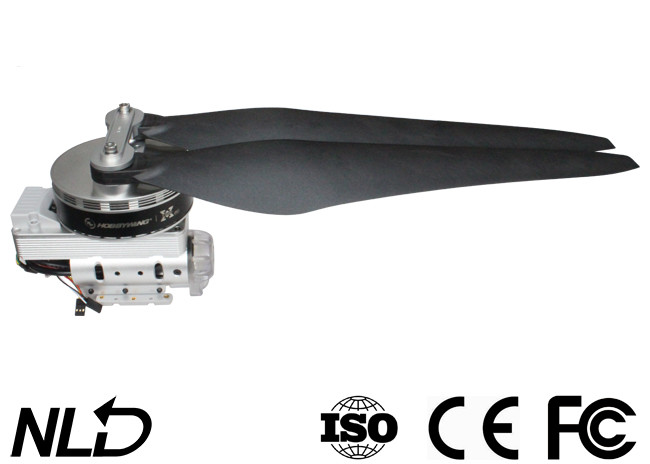

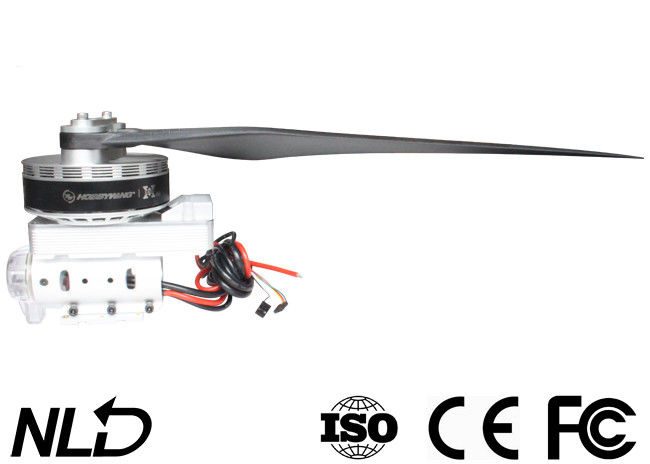

X9 плюс/максимальный источник питания для оценки IPX7 веса взлета 11~15kgs трутня земледелия Макс 29kgs водоустойчивой
Объяснения защит
• Предохранение от запуска:
ESC завершит работу с мотором если он не сумеет начинать мотор нормально не позднее 2 секунды путем увеличение входного сигнала дросселя. В этом случае, вам нужно двинуть ручку дросселя назад к нижнему положению и перезагрузить мотор. (Возможные причины этой проблемы: прегражено разъединение плохого соединения между ESC и проводами мотора, пропеллерами, и etc.)
• Предохранение от замка-вверх мотора:
ESC отрежет свой выход к мотору немедленно и не попробует перезагрузить мотор когда он обнаружит мотор запрется вверх. В этом условии, вам нужно вытянуть ручку дросселя к нижнему положению сперва и после этого нажать его верхнее для того чтобы освободить ошибку и перезагрузить ESC для того чтобы возобновить выход.
• Предохранение от перегрузок по току:
ESC отрежет свой выход немедленно когда пиковое течение получит близко к 300A. Он только повторяет старт после того как вы приводите его в действие и после этого назад дальше.
• Предохранение от потери сигнала дросселя:
когда ESC обнаружит потерю сигнала на сверх 0,25 секунды, он отрежет выход немедленно для избежания даже большей потери которая может быть причинена непрерывным высокоскоростным вращением пропеллеров. ESC возобновит соответствуя выход после того как нормальные сигналы будут получены.
Спецификации
|
Положительная величина X9 Вес взлета 11~13kg; 26.5kg Максимальн Толкать Предложение 14S LiPo батареи Комбинированный вес 1774g Водоустойчивая оценка IPX7 Рабочая температура -20℃~50℃ |
X9 Макс Вес взлета 12~15kg; 29kg Максимальн Толкать Предложение 14S LiPo батареи Комбинированный вес 1970g Водоустойчивая оценка IPX7 Рабочая температура -20℃~55℃ |
Мотор
|
Положительная величина X9 KV классифицируя 100KV Размер 96x20mm статора Подшипник импортировал от Японии |
X9 Макс Оценка 100 rpm/V KV Размер 96x26mm статора Диаметр D40/D45 трубки Подшипник импортировал от Японии |
ESC
|
Положительная величина X9 Порекомендованная батарея 6-14S LiPo LiPo Уровень 3.3V/5V входного сигнала PWM (совместимый) Частота 50-500Hz сигнала дросселя Работая ширина ИМПа ульс 1050-1950 Максимальный ввод напряжения 60.9V Максимальное течение входного сигнала (короткая продолжительность) 120A BEC строит внутри |
X9 Макс Порекомендованная батарея 6-14S LiPo LiPo Уровень 3.3V/5V входного сигнала PWM (совместимый) Частота 50-500Hz сигнала дросселя Работая ширина ИМПа ульс 1050-1950 Максимальный ввод напряжения 60.9V Максимальное течение входного сигнала (короткая продолжительность) 150A BEC строит внутри Отверстия установки для сопла D28.4mm-2*M3 |
Пропеллер
|
Положительная величина X9 DiameterxPitch 36x120inch |
X9 Макс DiameterxPitch 36x120inch |
Супер большая нагрузка
Максимальная тяга в ось может достигнуть 29kg спаривая максимальную электрическую систему x9 комбинированную которая отличает ESC FOC (контроля ориентированного полем) с пропеллером 34 дюймов складным; это комбинированное применимо к 12-15kg/axis.
Вспомогательные функциональные отверстия & провод винта
Отверстия винта обращенные (для устанавливая и фиксируя сопла) на дне максимальной электрической системы x9 комбинированной и встроенного почищенного щеткой центробежного ESC сопла (которую можно соединиться с соплом через провод) упрощают установку для более аграрных трутней.
Выдающий Жар-рассеивать & Удар-устойчивый дизайн
Интегрированный дизайн, который увеличивает область для кондукции жары для того чтобы позволить пользе более высокой силы (/input), совмещенный с центробежным вентилятором на роторе мотора для того чтобы сделать деятельность надежного электрической системы x9B комбинированное.
Удар-устойчивый дизайн под ESC поглощает удар для защиты мотора & ESC и для уменьшения повреждения к комбинированному причиненному авариями.
Введение
Максимальная безщеточная электрическая система X9 электрическая система способная на носить нагрузку 12~15kg (в ротор) для аграрных трутней. Она может обеспечить тягу до оружия трубки волокна углерода 29kg и спички 40/45mm. Она водоустойчива пылезащитное к IPX7 стандартному и устойчивому к дождевой воде, пестицидам, брызгам соли, песку, пыли, грязи, песочной почве, высокой температуре и удару. Она также отличает алгоритмом используемым для оптимизировать систему ESC & мотора FOC и делать систему более балансировать, более множественные защиты как обнаружение собственной личности включения питания, замок-вверх напряжения тока включения питания анормалный, перегрузок по току и мотора, и функция в реальном времени вывода данных.
Внимание
• Всегда держите вашего трутня далеко от толпы, высоковольтных линий электропередач и препоны, летают ваш трутень в соответствии с уместными правилами безопасности.
• Никогда не получайте близко к высокоскоростному пропеллеру & мотору r otating, в противном случае вы можете получить повреждение.
• Проверите если все части ar e в хорошем состоянии перед пользой e. Если там существуют любая поврежденная часть, то пожалуйста контактируйте фабрику для замены.
• Проверите если любой scr ew для соединять части свободен и моторы ar e горизонтален перед каждым полетом.
• Диаметр расточки руки для максимальной электрической системы X9 40/45mm.
• Вы можете изменить светлый цвет набора СИД. В таком случае, вам нужно демонтировать светлую крышку и сползти глубокие переключатели соответственно.
• Вы можете прополоскать мотор с водой esh fr после каждого полета для того чтобы держать его чистым.
Установка электрической системы
• Вся электрическая система была собрана прежде чем e выходя фабрика, оно готов к употреблению и вы можете сразу установить его на вашем аграрном трутне согласно направлению вращения (CW/CCW) отметили на моторе.
• Диаметр расточки (руки) 40mm.
• (Черный/красный/белый) кабель три-цвета для данны об объеме продукции & уточнения микропрограммных обеспечений ESC, (белый/черный) кабель bi-цвета кабель сигнала дросселя, и желтый провод провод выхода сигнала RPM.
• Wir e сигнала данных для выводить наружу входной сигнал ottle thr, выход дросселя, мотор RPM, течение входного сигнала, течение выхода, ввод напряжения, температура конденсатора, температура MOS, и etc.
• Ряд дросселя ESC зафиксирован на 1100~1940μs.
