| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | NLD |
| Сертификация: | ISO9001 CE FCC |
| Номер модели: | X9 |
| Количество мин заказа: | 2set |
| Цена: | Negotible |
| Упаковывая детали: | Коробка |
| Время доставки: | 20days |
| Условия оплаты: | L/C, T/T, D/P, D/A |
| Поставка способности: | 100sets/month |
| имя: | X9 | Вес взлета: | 7~9.5kgs |
|---|---|---|---|
| Максимальн Толкать: | 19.2кгс | Батарея: | 12с |
| МАКСИМАЛЬНОЕ ТЕЧЕНИЕ ВХОДНОГО СИГНАЛА: | 120А | Максимальное пиковое течение: | 150A |
| Выделить: | Части UAV ISO9001,Части UAV FCC,Электрическая система X9 |
||

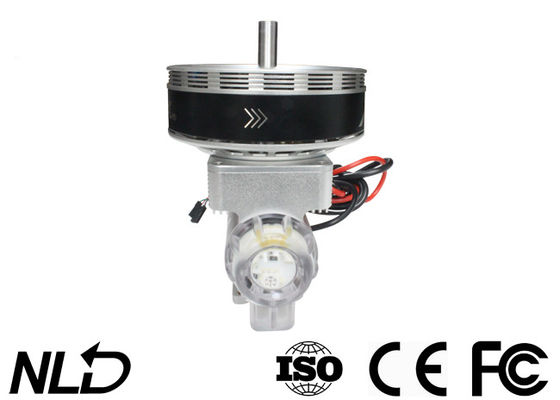

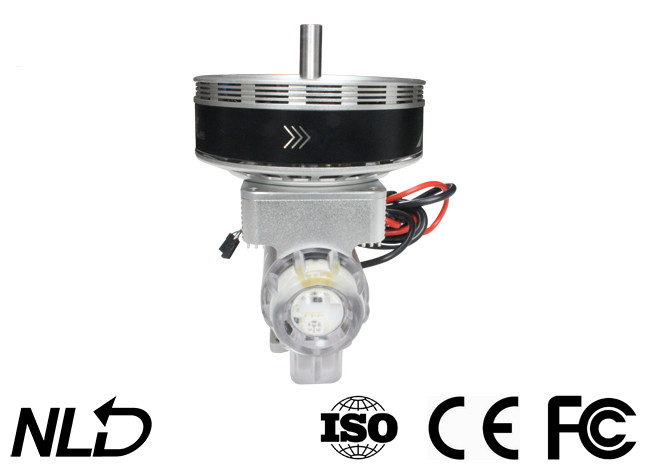

Электрическая система X9 для веса взлета 7~9.5kgs трутня земледелия до 19.2kgs водоустойчивого и пылезащитного
Супер большая нагрузка

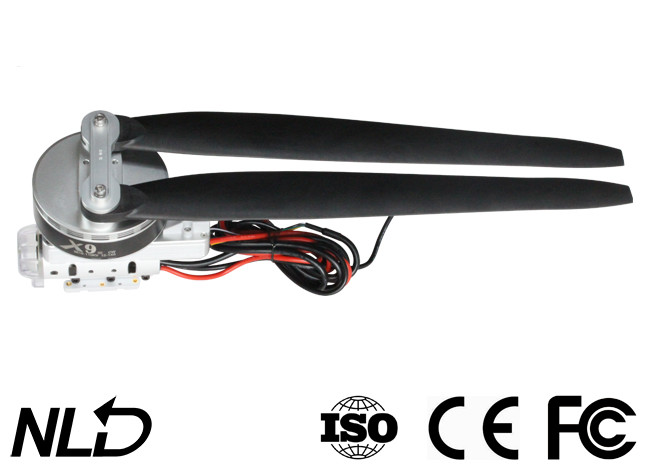

Максимальная тяга в ось может достигнуть 22.5kg спаривая электрическую систему x9B комбинированную которая отличает ESC FOC (контроля ориентированного полем) с пропеллером 34 дюймов складным; это комбинированное применимо к (7-9.5kg/axis) сверхмощным трутням как quadcopter с нагрузкой 16kg.
Вспомогательные функциональные отверстия & провод винта
Отверстия винта обращенные (для устанавливая и фиксируя сопла) на дне электрической системы x9 комбинированной и встроенного почищенного щеткой центробежного ESC сопла (которую можно соединиться с соплом через провод) упрощают установку для более аграрных трутней.
Выдающий Жар-рассеивать & Удар-устойчивый дизайн
Интегрированный дизайн, который увеличивает область для кондукции жары для того чтобы позволить пользе более высокой силы (/input), совмещенный с центробежным вентилятором на роторе мотора для того чтобы сделать деятельность надежного электрической системы x9B комбинированное.
Удар-устойчивый дизайн под ESC поглощает удар для защиты мотора & ESC и для уменьшения повреждения к комбинированному причиненному авариями.
Предварительные параметры
| Напряжение тока (v) | Пропеллер | Дроссель (%) | Толкните | Ампер (a) | Сила (w) | Скорость (RPM) | Эффективность (g/W) |
| 46V (12S LIPO) |
Пропеллер 34 дюймов складной
|
40% | 5005 | 9,6 | 444,2 | 1763 | 11,27 |
| 45% | 5998 | 12,8 | 591,5 | 1946 | 10,14 | ||
| 50% | 7248 | 17 | 789,4 | 2139 | 9,18 | ||
| 52% | 7923 | 19,1 | 885,0 | 2218 | 8,95 | ||
| 54% | 8495 | 21,2 | 982,8 | 2287 | 8,64 | ||
| 56% | 9018 | 23,7 | 1094,8 | 2372 | 8,24 | ||
| 58% | 9498 | 25,5 | 1183,8 | 2432 | 8,02 | ||
| 60% | 10143 | 28,0 | 1301,2 | 2515 | 7,80 | ||
| 62% | 10769 | 30,6 | 1422,9 | 2590 | 7,57 | ||
| 64% | 11493 | 34,2 | 1578,6 | 2671 | 7,28 | ||
| 66% | 12136 | 37,1 | 1716,7 | 2738 | 7,07 | ||
| 68% | 13004 | 41,0 | 1896,7 | 2818 | 6,86 | ||
| 70% | 13646 | 44,1 | 2048,1 | 2889 | 6,66 | ||
| 75% | 15198 | 53,5 | 2470,0 | 3075 | 6,15 | ||
| 80% | 17500 | 66,4 | 3073,1 | 3271 | 5,69 | ||
| 90% | 21553 | 94,6 | 4373,8 | 3636 | 4,93 | ||
| 100% | 22994 | 100,8 | 4790,4 | 3697 | 4,80 |
Введение
Безщеточная электрическая система X9 электрическая система способная на носить нагрузку 7~9.5kg (в ротор) для аграрных трутней. Она может обеспечить тягу до оружия трубки волокна углерода 19.2kg и спички 40mm. Она водоустойчива пылезащитное к IPX7 стандартному и устойчивому к дождевой воде, пестицидам, брызгам соли, песку, пыли, грязи, песочной почве, высокой температуре и удару. Она также отличает алгоритмом используемым для оптимизировать систему ESC & мотора FOC и делать систему более балансировать, более множественные защиты как обнаружение собственной личности включения питания, замок-вверх напряжения тока включения питания анормалный, перегрузок по току и мотора, и функция в реальном времени вывода данных.
Внимание
• Всегда держите вашего трутня далеко от толпы, высоковольтных линий электропередач и препоны, летают ваш трутень в соответствии с уместными правилами безопасности.
• Никогда не получайте близко к высокоскоростному пропеллеру & мотору r otating, в противном случае вы можете получить повреждение.
• Проверите если все части ar e в хорошем состоянии перед пользой e. Если там существуют любая поврежденная часть, то пожалуйста контактируйте фабрику для замены.
• Проверите если любой scr ew для соединять части свободен и моторы ar e горизонтален перед каждым полетом.
• Диаметр расточки руки для электрической системы X9 40mm.
• Вы можете изменить светлый цвет набора СИД. В таком случае, вам нужно демонтировать светлую крышку и сползти глубокие переключатели соответственно.
• Вы можете прополоскать мотор с водой esh fr после каждого полета для того чтобы держать его чистым.
Спецификации
| Максимальн Толкать | 19.2kg/Axis (46V, уровень моря) | Порекомендованная батарея LiPo | 12S LiPo |
| Порекомендованный вес взлета | 7-9.5kg/Axis (46V, уровень моря) | Комбинированный вес | 1400g |
| Водоустойчивая оценка | IPX7 | Рабочая температура | -20℃~55℃ |
Мотор
| Размер статора | 96*16mm |
| Оценка KV | 110KV |
| O.D трубки волокна углерода | φ40mm |
| Подшипник | Импортированный водоустойчивый подшипник |
ESC
| Порекомендованная батарея LiPo | 6-12S LiPo | Уровень входного сигнала PWM | 3.3v/5v (совместимое) |
| Частота сигнала дросселя | 50-500Hz | Работая ширина ИМПа ульс | 1100~1940μs зафиксировало или не может быть запрограммировано |
| Максимальный ввод напряжения | 52.2V | Максимальное течение входного сигнала | 120 a |
| BEC | Построенный внутри | Максимальное пиковое течение | 150 a |
| Отверстия установки сопла | φ28.4mm-2*M3 | ||
Пропеллер
Diameter×Pitch 34.7x11inch
Установка электрической системы
• Вся электрическая система была собрана прежде чем e выходя фабрика, оно готов к употреблению и вы можете сразу установить его на вашем аграрном трутне согласно направлению вращения (CW/CCW) отметили на моторе.
• Диаметр расточки (руки) 40mm.
• (Черный/красный/белый) кабель три-цвета для данны об объеме продукции & уточнения микропрограммных обеспечений ESC, (белый/черный) кабель bi-цвета кабель сигнала дросселя, и желтый провод провод выхода сигнала RPM.
• Wir e сигнала данных для выводить наружу входной сигнал ottle thr, выход дросселя, мотор RPM, течение входного сигнала, течение выхода, ввод напряжения, температура конденсатора, температура MOS, и etc.
• Ряд дросселя ESC зафиксирован на 1100~1940μs.
