| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | NLD |
| Сертификация: | ISO9001 CE FCC |
| Номер модели: | X6-2 |
| Количество мин заказа: | 2set |
| Цена: | Negotible |
| Упаковывая детали: | Коробка |
| Время доставки: | 20days |
| Условия оплаты: | L/C, T/T, D/P, D/A |
| Поставка способности: | 100sets/month |
| Имя: | Электрическая система X8 комбинированная | Мотор: | Безщеточный мотор 100KV 8120 |
|---|---|---|---|
| Пропеллер: | 2911 | ESC: | Пиковое настоящее 100A Макс |
| Батарея: | Порекомендованное 6~12S | Вес: | 1040g |
| Выделить: | Части UAV ISO9001 X8,Части UAV ISO9001 100KV,Пропеллер FCC 2911 |
||

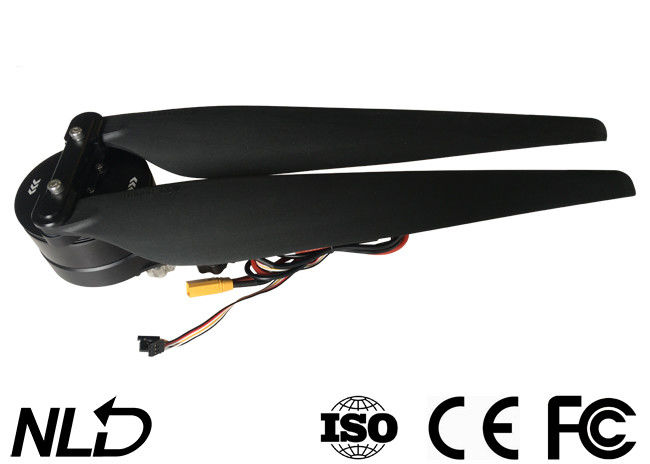

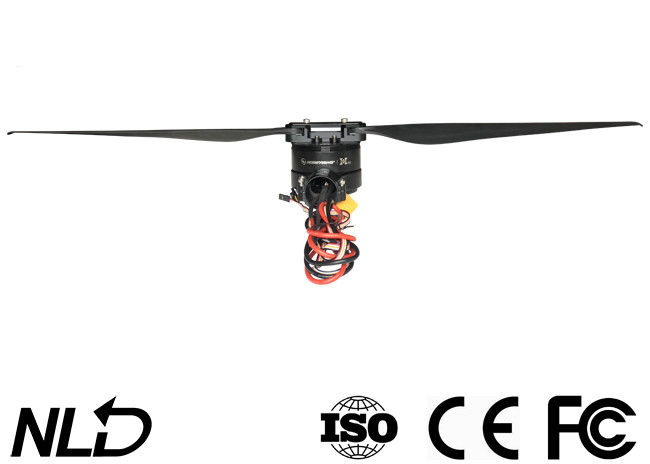

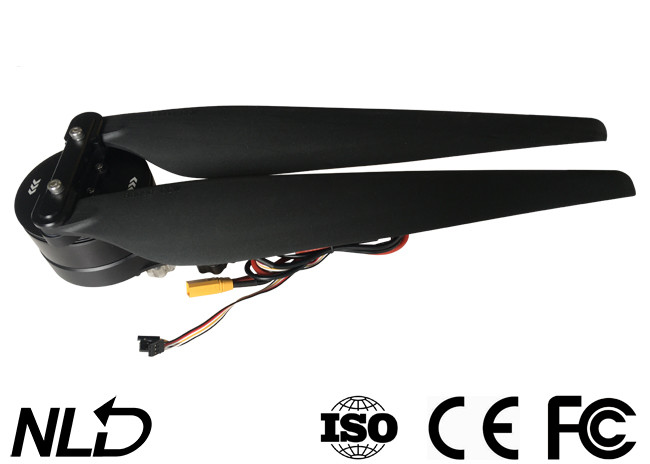

X8 8120 безщеточный мотор 100KV с ESC 80A, 2911 пропеллер, рука 30/35mm трубки волокна углерода, вес 1040g
Модульное проектирование легкое для поддержания
Особенности системы реактивного двигателя X8 модульное проектирование. Когда оно поврежден, вы можете изменить поврежденную часть любите
лезвия (одиночные или 2), переходник пропеллера, или интегрированная сила комбинированная (ESC+motor) легко и быстро.
Регулярные обновления микропрограммных обеспечений
Бесплатно
Вы можете модернизировать ESC с программным обеспечением СВЯЗИ USB Hobbywing, коробкой программы LCD (деталь продал отдельно) и ноутбуком. Hobbywing уточняет свои микропрограммные обеспечения ESC регулярно давая вас модернизировало особенности более часто когда доступный.
Супер сопротивление удара
Высокопрочная, который CNC-подвергли механической обработке рамка алюминиевого сплава совмещенная с оптимизированным дизайном структуры для защиты компонентов мотора эффективной, для того чтобы сделать мотор действительно удар-устойчивый, и значительно уменьшить возможность деформации/неисправности структуры причиненных падением или ударом.
Интегрированная & готовая к употреблению система реактивного двигателя
Система реактивного двигателя X6, которая интегрирует мотор, держатель ESC, пропеллера и мотора (с опционным переходником трубки 30 to-28, она совместима с трубами балансира волокна углерода диаметра 28mm&30mm) совместно, легка для того чтобы установить и использовать.
Примечание: со складным пропеллером 2388, система реактивного двигателя способна на носить нагрузку 3~5KG (которое 18~30KG для hexacopter).
система реактивного двигателя основанного на FOC алгоритма PMSM идеальная
Алгоритм FOC (контроля ориентированного полем) основанный на PMSM (мотора постоянного магнита одновременного), оптимизированный алгоритм для улучшать сотрудническое представление ESC, мотора & пропеллера, делают мотор-пропеллер более балансировать и создают особенности системы реактивного двигателя высокие стабильность, надежность и эффективность.
Примечание: сравнивающ с моторами BLDC, PMSM имеет много преимущества как малошумный, небольшой размер, плотность наивысшей мощности, низкий пульсируя вращающий момент, и высокая точность контроля.
Супер сделайте водостойким
Система реактивного двигателя X8 водоустойчива к стандарту IPX7. Она применима к почти всем жестким условиям труда (для аграрных применений) как дождевая вода, пестициды, брызги соли, высокая температура, песок и пыль. Совмещенный с выходами на дне держателя мотора.
(примечание: запатентованный дизайн), вы можете сразу прополоскать систему со свежей водой после пользы.
индикатор СИД Высоко-яркости
Система реактивного двигателя X8 также содержит индикатор СИД высоко-яркости, вы можете выбрать светлый цвет или вывести его из строя. Оно может обеспечить информацию о работая состоянии системы и отправить предупреждение когда любой анормалный вопрос происходит, который значительно улучшает безопасность системы.
Пропеллер большой тяги & эффективности
Пропеллер 3090 сделанный особенного высокопрочного волокна углерода тверд и светел, и гарантирует большую последовательность и превосходную динамическую уравновешенность. Оптимизированная аэродинамическая форма и уникальный дизайн кончика лопатки совмещенные с оптимизированным электромагнитным дизайном принятым мотором и алгоритмом высокой эффективности FOC (поле ориентировало контроль) снабженным гарантией ESC большая тяга & эффективность системы реактивного двигателя.
| Мотор | 1 | ESC | 1 |
| Пропеллер | 1set | Держатель мотора | 1 |
| Винты | 1set | Набор СИД | 1 |
| Переходник трубки | 1 | от 30mm до 35mm |
Спецификации
15.3kg/Axis Максимальн Толкать (48V, уровень моря)
Порекомендованная батарея 12S LiPo LiPo
Порекомендованный вес взлета 5 kg/Axis (48V, уровень моря)
Комбинированный вес 1040g
Водоустойчивая оценка IPX7
Рабочая температура -20℃~65℃
Мотор
Размер статора: 81*20mm
KV классифицируя 100KV
O.D трубки φ30mm/φ35mm волокна углерода (переходник *Tube необходим)
Носящ шарикоподшипник NSK (водоустойчивый)
ESC
| Порекомендованная батарея LiPo | 6-12S LiPo | Уровень входного сигнала PWM | 3.3v/5v (совместимое) |
| Частота сигнала дросселя | 50-500Hz | Работая ширина ИМПа ульс | 1100~1940μs |
| Максимальный ввод напряжения | 52.2V | Максимальное течение входного сигнала (Cont.) | 80 a (с хорошим тепловыделением) |
| BEC | Построенный внутри | Максимальное пиковое течение (10s) | 100 a (с хорошим тепловыделением) |
| Отверстия установки сопла | φ28.4mm-2*M3 | ||
Пропеллер
Diameter×Pitch 2911
Вес 180g
Введение
Безщеточная электрическая система X8 электрическая система способная на носить нагрузку 5~7kg (в
ротор) для аграрных трутней. Он может обеспечить тягу до 15.3kg и спички 30/35mm
оружия трубки волокна углерода. Оно водоустойчивы пылезащитное к IPX7 стандартному и устойчивому к
дождевая вода, пестициды, брызги соли, песок, пыль, грязь, песочная почва, высокая температура и удар. Оно
также отличает алгоритмом используемым для оптимизировать систему ESC & мотора FOC и делать
система больше сбалансировала, множественные защиты как обнаружение собственной личности включения питания, включение питания
анормалный замок-вверх напряжения тока, перегрузок по току и мотора, и функция в реальном времени вывода данных.
Внимание
• Всегда держите ваш Д-р одно далеко от толпы, высоковольтных линий электропередач и препоны, летают ваше
трутень в соответствии с уместными правилами безопасности.
• Никогда не получайте близко к высокоскоростному пропеллеру & мотору r otating, в противном случае вы можете получить повреждение.
• Проверите если все части ar e в хорошем состоянии перед пользой e. Если там существуют любая поврежденная часть, то
пожалуйста контактируйте фабрику для замены.
• Проверите если любой scr ew для соединять части свободен и моторы ar e горизонтален раньше
каждый полет.
• Диаметр расточки руки для электрической системы X8 35mm, если вы муравей w для использования
трубка 30mm, тогда устанавливает переходник трубки (включенный в коробке oduct pr) в pr ojecting
трубка на держателе мотора сперва.
• Вы можете изменить светлый цвет набора СИД. В таком случае, вам нужно демонтировать
светлая крышка и сползти глубокие переключатели соответственно.
• Вы можете прополоскать мотор с водой esh fr после каждого полета для того чтобы держать его чистым.
Установка электрической системы
• Вся электрическая система была собрана прежде чем e выходя фабрика, оно готов к употреблению
и вы можете сразу установить его на вашем аграрном трутне согласно направлению вращения
(CW/CCW) отметил на моторе.
• Диаметр расточки (руки) 35mm, если вы хотите использовать 30mm tu для того чтобы быть, то трубка
переходник будет необходим.
• (Черный/красный/белый) кабель три-цвета для данны об объеме продукции & уточнения микропрограммных обеспечений ESC,
(белый/черный) кабель bi-цвета кабель сигнала дросселя, и желтый провод RPM
провод выхода сигнала.
• Wir e сигнала данных для выводить наружу входной сигнал ottle thr, выход дросселя, мотор RPM, входной сигнал
течение настоящих, выхода, ввод напряжения, температура конденсатора, температура MOS, и etc.
• Ряд дросселя ESC зафиксирован на 1100~1940μs.
